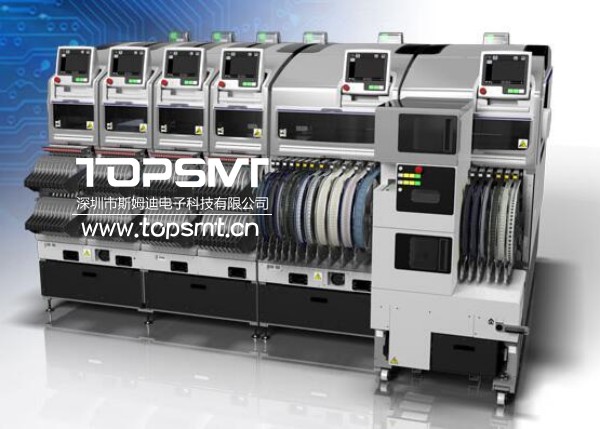

富士贴片机nxt-m6iiic模组型高速多功能贴片机

富士贴片机nxt-m6iiic模组型高速多功能贴片机规格参数：

对象电路板尺寸（lxw）：

48mm×48mm～534mm×290mm（双搬运轨道规格）

48mm×48mm～534mm×380mm（单搬运轨道规格）

*双搬运轨道(ｗ)时最大170 mm, 超过170mm时变为单搬运轨道搬运。

元件搭载数：max45种类（8mm料带换算）

电路板加载时间：

双搬运轨道：连续运转时o sec, 单搬运轨道: 3.4 sec(m6 iiic各模组间搬运)

模组宽度：645mm

机器尺寸：l：1295mm（m3 iii×4, m6 iii×2） / 645mm（m3 iii×2, m6 iii）w：1900.2mmh：1476mm

贴装精度/涂敷位置精度（基准定位点基准）：*贴装精度是在本公司条件下的测定结果。

h24g：±0.025mm(标准模式)/±0.038mm(生产优先模式) (3σ) cpk≧1.00

v12/h12hs：±0.038mm (3σ) cpk≧1.00

h08m/h04s/h04sf：±0.040mm (3σ) cpk≧1.00

h08/h04/of：±0.050mm (3σ) cpk≧1.00

h02/h01/g04：±0.030mm (3σ) cpk≧1.00

h02f/g04f：±0.025mm (3σ) cpk≧1.00

gl：±0.100mm (3σ) cpk≧1.00

产能：*产能的数值是在本公司条件下的测定结果。

h24g：37,500(生产优先模式)/35,000(标准模式) cph

v12：26,000 cph

h12hs：24,500 cph

h08m：13,000 cph

h08：11,500 cph

h04：6,500 cph

h04s：9,500 cph

h04sf：10,500 cph

h02：5,500 cph

h02f：6,700cph

h01：4,200 cph

g04：7,500 cph

g04f：7,500 cph

of：3,000 cph

gl：16,363 dph（0.22sec/dot）

対象元件：

h24g：0201～5mm×5mm  高度：最大2.0mm

v12/h12hs：0402～7.5mm×7.5mm  高度：最大3.0mm

h08m：0603～45mm×45mm  高度：最大13.0mm

h08：0402～12mm×12mm  高度：最大6.5mm

h04：1608～38mm×38mm  高度：最大9.5mm

h04s/h04sf：1608～38mm×38mm  高度：最大6.5mm

h02/h02f/h01/0f：1608～74mm×74mm（32mm×180mm）  高度：最大25.4mm

g04/g04f：0402～15mm×15mm  高度：最大6.5mm

智能供料器：对应4･8･12･16･24･32･44･56･72･88･104 mm 宽度料带

管裝供料器：４≦元件宽≦15mm(6≦料管宽≦18mm), 15≦元件宽≦32mm(18≦料管宽≦36mm)

料盘单元：对应料盘尺寸 135.9 × 322.6mm(jedec规格)(料盘单元-m), 276×330 mm (料盘单元-lt), 143×330 mm (料盘单元-ltc)

选项：

料盘供料器、pcu iic（供料托架更换单元）、psu iic（料站托架置放台）、mcu iic (模组更换单元)、mcu iic (模组置放台)、管理电脑置放台、fuji camx adapter、fujitrax

富士贴片机nxt-m6iiic模组型高速多功能贴片机产品特点：

1、实现了行业最高的单位面积生产率

nxt iiic实现了1模组的占有面积仅为0.46m2的极其紧凑型。

全部承袭了nxt iii的理念，提高了约34％的面积生产率，实现了行业最高的面积生产率。（81,300cph/m2）

*2015年8月 本公司调查。

2、可以不停止机器补充元件。

nxt ii以及nxt iiic，在生产中可以装卸供料器，因此可以不停止机器补充元件。

对于料盘元件，也可以在生产中的补充元件。

准备了也可对应料带拼接的各种丰富的工具。
