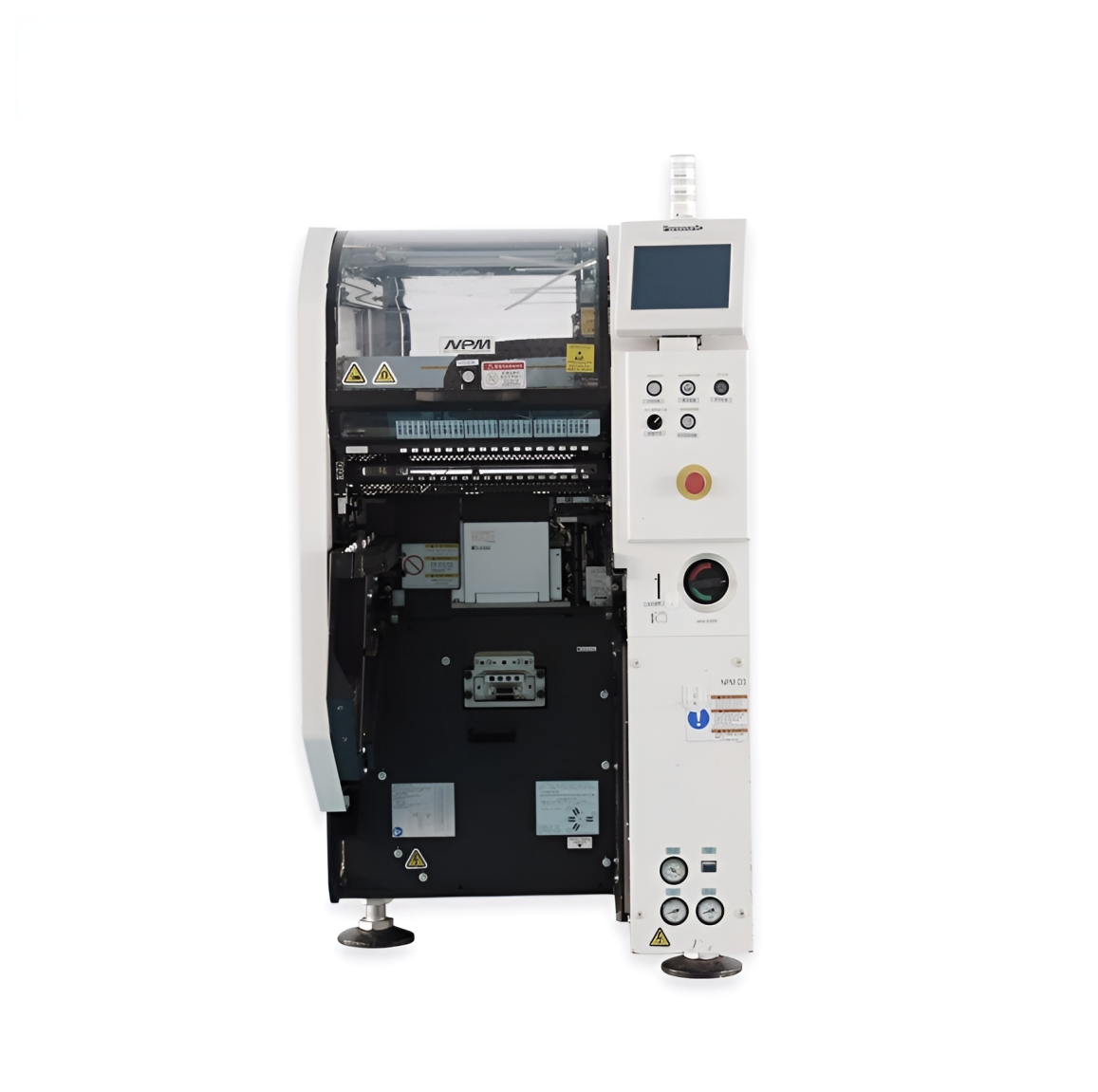

松下高速贴片机npm-d3a
产品分类： 贴片机
npm-d3a贴片机采用轻量16吸嘴贴装头v3贴装头驱动部的驱动控制进化采用新吸附动作的计算方法。
订购热线：400-001-9722
松下高速贴片机npm-d3a
npm-d3a贴片机采用轻量16吸嘴贴装头v3贴装头驱动部的驱动控制进化采用新吸附动作的计算方法。
核心特点：
一、npm-d3a贴片机采用轻量16吸嘴贴装头v3
元件识别动作时同时驱动x-y轴，通过选择最佳路径，从而提高贴装速度。
二、采用新吸附动作的计算方法
改善微小元件的吸附计算方法，提高实效生产率。
三、贴装头驱动部的驱动控制进化
驱动控制的进化，缩短x-z轴的移动时间，从而提高贴装速度。
设备型号：npm-d3a
基板尺寸（mm）*1：
双轨式：l 50 × w50 ～ l 510 × w 300
单轨式：l 50 × w50 ～ l 510 × w 590
基板替换时间：
双轨式：0s* *循环时间为3.6s以下时不能为0s。
单轨式：3.6 s* *选择短型规格传送带时
电源：三相 ac 200, 220, 380, 400, 420, 480 v 2.7 kva
空压源*2：0.5 mpa, 100 l /min（a.n.r.）
设备尺寸（mm）*2：w832 × d 2652 *3 × h 1444 *4
重量：1 680 kg（只限主体:因选购件的构成而异。）
贴装头：轻量16吸嘴贴装头 v3（每贴装头）
高生产模式「on」 高生产模式「on」
最快速度：46 000 cph（0.078 s/芯片） 38000cph（0.095 s/芯片）
贴装精度（cpk≧1）：±37μm/芯片 ±30μm/芯片（±25μm/芯片*5）
元件尺寸（mm）： 0402芯片*6 〜 l6 × w6 × t3 03015*6*7/0402芯片*6〜l6×w6×t3
元件供给：编带 编带宽：4 / 8 / 12 / 16 mm
max. 68 品种（4、8 mm 编带、小卷盘）
1∶由于基板传送基准不同，不可与npm(nm-ejm9b) 、npm-w (nm-ejm2d)、npm-w2(nejm7d)双轨规格直接连接。
*2:只限主体
*3:交换台车安装时d尺寸
*4:显示器、信号塔、天顶风扇盖除外。*5: 土25um贴装对应是选购件。(指定条件)
*6: 03015/0402芯片，需要专用吸嘴和编带供料器
*7:03015贴装对应是选购件。(指定条件:贴装精度±30um/芯片)
