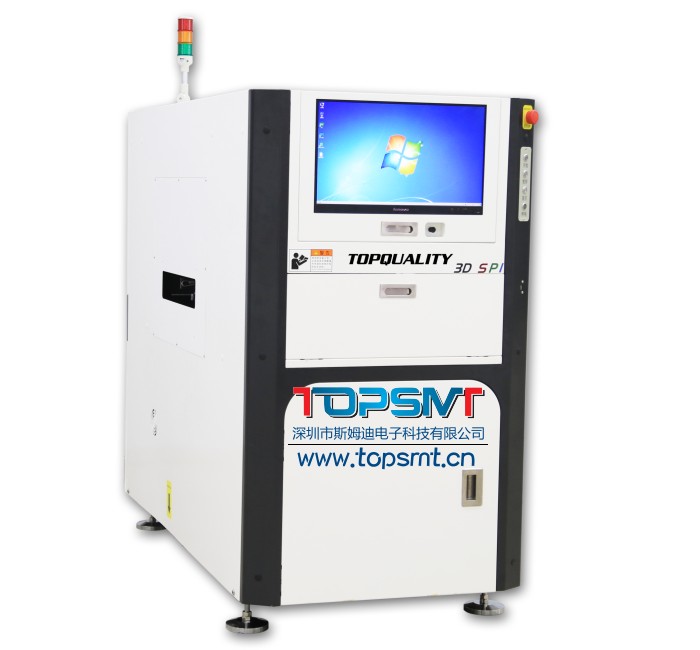

topquality 8080ii 在线式 3d spi 自动锡膏检测仪

尊龙凯时平台登录8080ii 在线式 3d spi 自动锡膏检测仪设备参数：

设备型号：8080ii

pcb厚度范围：0.6~5.0mm

pcb板重：5.0 kg

pcb允许元件高度：上：10mm，下：25mm

pcb工艺边宽：3mm

最高锡膏高度：300um

最小测量大小：80*80um

最小pcb尺寸：50mm*50mm

最大pcb尺寸：m:410*350mm

适应最小元器件：01005

检测不良类型：少锡、拉尖、短路、偏移、坍塌

标准检查项目：面积、位置、高度、体积、短路

支持的锡膏类型：无要求

锡膏高度：0～300um

板弯补偿：3mm

bad mark功能：标配

光学系统检测原理：彩色矢量边界测量方法

相机品牌：德国 ids

相机像素：5m pixel

投影头数量：单投影

黑白图像：有

彩色图像：有

z轴可否升降：否

fov尺寸：28mm

光学分辨率：11.8um

光源数量：3光源

高度检测范围：0-300um

检测速度：0.28s/fov（11.8um）

软件部分软件语言：中文

编程软件：离、在线编程

编程时间：5～20分钟

程序细调时间：1~10分钟

换线时间：1～10分钟

编程模式、数据输入类型：gerberdata 274d/274x、设备扫描图片编程

离线编程软件：标配

操作简便性：简便

spc数据采集分析&制程监控软件：标配标准版spc

网络技术要求：普通要求

硬件部分机架结构：整体铸造

轨道模式：单轨/双轨

x-y 机构：整体铸造、丝杆、导轨

导轨宽度调整方式：手动/自动调宽

pcb定位及夹紧方式：上定位，气缸夹紧

导轨高度：880-920mm

pcb传输方向：左向右

电脑部分电脑主机：联想专业主机 i7 cpu

内存容量：8g

硬盘容量：1tb

操作系统：windows 7 64位

显示器：22' lcd (1920x1080)

条码扫描功能：选配外置条码枪

条件设备尺寸（w*d*h）：m:630*1620*1460

电源功率：1000va

工作气压：0.5mpa

pcb定位：气缸上定位

设备重量（kg）：1000kg

设备服务

软件升级服务：终身免费升级

保修期限：整机一年保修

光学系统保固年限：光学系统保用10年

培训服务：保修期内免费培训，保修期外到原厂培训免费

尊龙凯时平台登录的服务支持：7x24,1小时内响应

保修期内：配件、服务免费

保修期外：配件按采购价格收费，服务工程差旅费另计

备品仓库：深圳备品仓库
