一、cc-400印刷机功能概述：

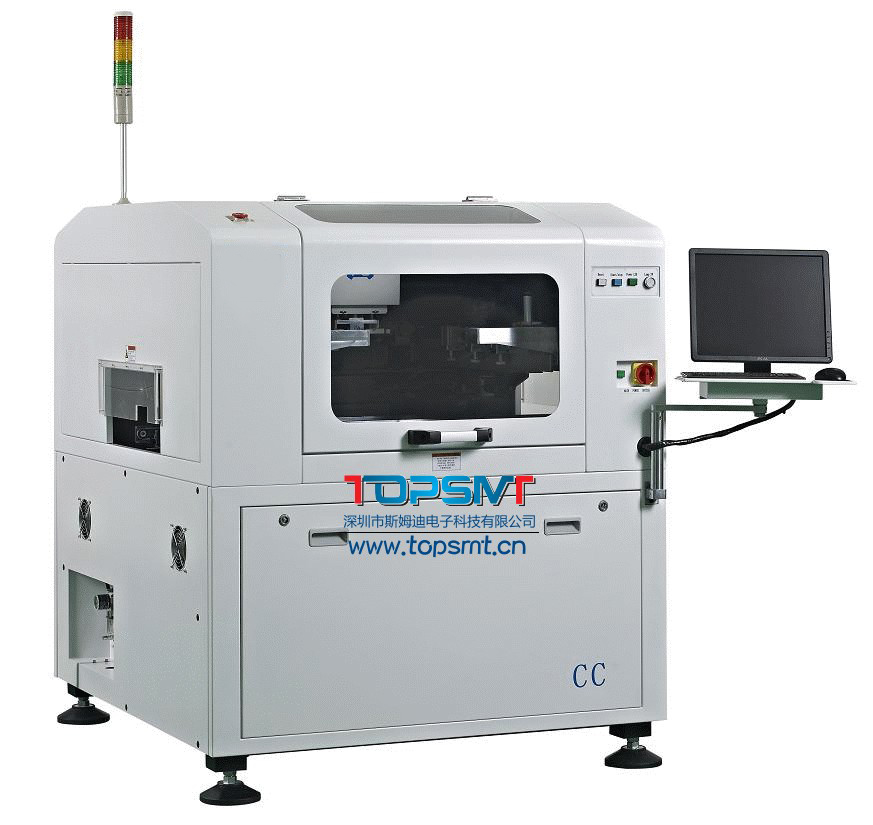

cc-400印刷机是一款高精度全自动锡膏印刷机(high precision auto paste printer)。在表面组装工艺生产(smt)中，用于高精度的钢网印刷或漏版印刷的专用生产设备。

二、cc-400印刷机基本特点：

1、 pcb尺寸兼容范围广，可支持50mm x 50mm 至 450mm x 340mm 不同厚度的pcb。

2、高精度印刷分辨率。 定位精度高，重复定位精度±0.01mm；印刷精度0.025mm. 支持胶水印刷。

3、全自动控制可以提高生产效率，控制品质，节省成本： 自动钢网定位； 自动pcb校正； 自动刮刀压力调整； 自动印刷； 自动钢网清洗(干洗，湿洗，抽真空3种清洗方式)；

4、采用环城公司独立开发的悬浮式印刷头，可编程气缸压力自动调整系统，可以在线实时反 馈压力和自动平衡刮刀压力，压力控制精准，可以达到完美的锡膏成型效果；

5、可编程电机控制刮刀与钢网分离速度及行程，可以灵活实现多种脱模方式。

6、多功能pcb固定定位系统，pcb定位方便快捷，准确。

7、上下视觉定位系统。

8、内建图像处理系统；

9、支持2d，spc功能

三、cc-400印刷机锡膏印刷范围

1、smt工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸；

2、ic: 支持sop, tsop, tssop, qfn 等封装，最小间距(pitch) 0.3mm; 支持 bga, csp封装，最小球径(ball) 0.2mm;

3、印刷尺寸：50mm x 50mm ~450mm x 340mm;

4、pcb规格：厚度0.6mm ~ 6mm (5), fpc规格：厚度0.6mm以下(带治具)

四、cc-400印刷机应用范围：

手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。

五、cc-400印刷机参数：

重复定位精度：±0.008mm（cpk=2.0，6σ）

印刷精度：±0.125mm

生产循环时间/不含清洗：﹤7s (测试板200x150mm)

换线时间：﹤5min

钢网尺寸：470x370mm-737x737mm(标准)

pcb印刷尺寸：50x50-450x340mm

pcb弯曲度：﹤1%（对角线长度为基准）

板边间隙：3mm

轨道传送速度：100-1500mm/sec可编程控制

pcb定位方式：弹性侧夹/真空吸/z向压片/磁性顶针/边支持块/柔性自动顶针（选配）

印刷头：可编程电控印刷头（标准）/可编程控电气组合控制印刷头（选配）

刮刀速度：10-200mm/sec

刮刀压力：1-15kg程序控制（标配）（闭环压力反馈选配）

钢网分离速度：0.1-10mm/sec（可编程控制）

清洗方式：干洗，湿洗，抽真空（可编程任意组合）

工作台调整范围：x=±8mm,y=±10mm θ=±2°

摄像机系统：ccd相机/远心同轴视觉系统/四路独立同轴/环形led光源

使用空气：4-6kg/cm2

耗气量：约0.07m3/min

电源：ac：220, ±10%,50/60hz 1φ1.5kw

机器外形尺寸：1250mm(w)x1450d)x1510(h)

机器重量：approx:1100kgs

六、cc-400印刷机配置：

1，可编程气缸压力自动调整和马达组合悬浮式刮刀印刷头。

(1), 可编程气缸压力自动调整系统. 压力控制准确。

(2), 前后刮刀压力独立调整, 确保因刮刀材质疲劳变形而产生压力的失衡，从而引起前后印刷的差 异性。

(3), 可编程电机控制刮刀与钢网分离速度及行程。

2，标准型不锈钢刮刀,独特设计,提高刀片使用寿命.

3，视觉对准系统。

4，平台x/y/θ自动校正系.

5，pcb夹持及支撑装置.

*磁性顶针；

*pcb侧边柔性夹紧装置，保证pcb夹持时不会产生弯曲变形;

*强力真空吸腔;

*“机械手”上压装置（选配）;

*柔性自动顶针（选配）;

6, z轴四轨道驱动平台升降。

7，数控导轨调整运输宽度及运输速度。

8，干、湿、抽真空三种可编程，可任意组合的钢网清洁系统。

9，工业控制型电脑,windows xp中英版界面操作系统。

10，内建式软件诊断系统。

11，支持2d、spc软件功能。

12，标准smema连机接口。

尊龙凯时平台登录专注为电子制造商提供如下smt设备：

mpm印刷机、koh young spi

松下贴片机、富士贴片机、西门子贴片机

美陆aoi、vitronics soltec回流焊

等整条smt生产线设备，以及零配件、服务和尊龙凯时平台登录的解决方案。
