top cp-850锡膏印刷机

一、cp-850印刷机功能概述：

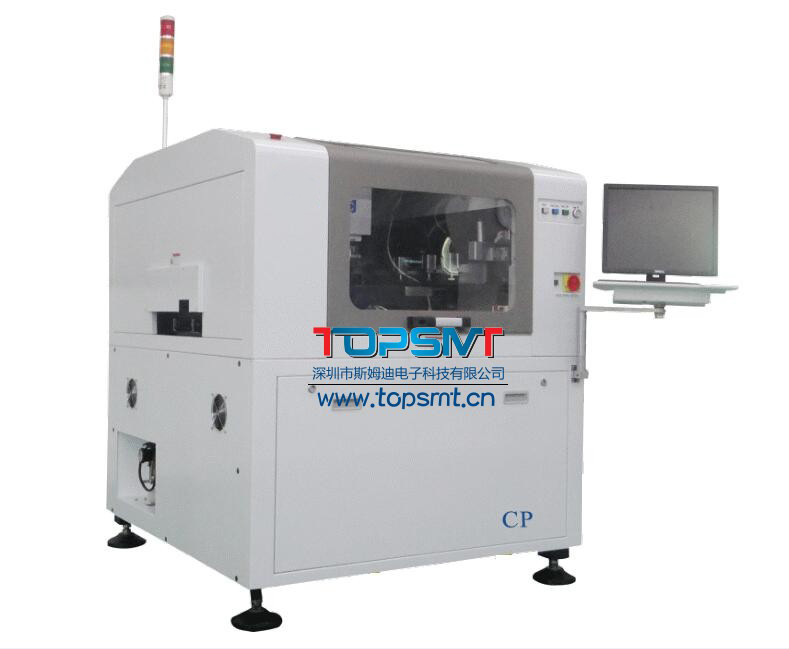

cp-850印刷机是一款高精度全自动锡膏印刷机(high precision auto paste printer)。在表面组装工艺生产(smt)中，用于高精度的钢网印刷或漏版印刷的专用生产设备。

二、cp-850印刷机基本特点：

1、pcb尺寸兼容范围广，可支持100mm x 80mm 至 850mm x 500mm 不同厚度的pcb。

2、高精度印刷分辨率。 定位精度高，重复定位精度±0.01mm；印刷精度0.025mm. 支持胶水印刷。

3、全自动控制可以提高生产效率，控制品质，节省成本： 自动pcb校正； 刮刀压力可调； 自动印刷； 自动钢网清洗(干洗，湿洗，2种清洗方式)；

4、采用环城公司独立开发的悬浮式印刷头，刮刀压力可自适应调整，可以达到完美的锡膏成型效果；

5、多功能pcb定位系统，pcb定位方便快捷，准确。

6、可编程调节pcb厚度的顶升平台。

7、上下视觉定位系统。

8、内建图像处理系统；

三、cp-850印刷机锡膏印刷范围：

1、smt工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸；

2、ic: 支持sop, tsop, tssop, qfn 等封装，最小间距(pitch) 0.3mm; 支持 bga, csp封装，最小球径(ball) 0.2mm;

3、印刷尺寸：100mm x 80mm ~850mm x 500mm;

4、pcb规格：厚度0.6mm ~ 6mm (5), fpc规格：厚度0.6mm ~ 6mm（0.6mm以下需带治具）

四、cp-850印刷机应用范围：

手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空 等产品/设备的生产制造, 和一般电子产品的生产加工。

五、cp-850印刷机参数：

重复定位精度：±0.01mm（cpk=2.0，6σ）

印刷精度：±0.025mm

生产循环时间/不含清洗：﹤11s

换线时间：﹤5min

钢网尺寸：737x737mm-110x900mm(29’’钢网时要更换清洗胶条）

pcb印刷尺寸：100x80-850x500mm

pcb弯曲度：﹤1%（对角线长度为基准）

板边间隙：3mm

轨道传送速度：100-1500mm/sec可编程控制

pcb定位方式：弹性侧夹/真空吸/z向压片/磁性顶针/边支持块/柔性自动顶针（选配）

印刷头：可编程电控印刷头（标准）/可编程控电气组合控制印刷头（选配）

刮刀速度：10-200mm/sec

刮刀压力：1-30kg程序控制（标配）（闭环压力反馈选配）

钢网分离速度：0. 1-20mm/sec

清洗方式：干洗，湿洗，抽真空（可编程任意组合）

工作台调整范围：x=±4mm,y=±6mm θ=±2°

摄像机系统：ccd相机/远心同轴视觉系统/四路独立同轴/环形led光源

使用空气：4-6kg/cm²

耗气量：约0.07m³/min

电源：ac：220, ±10%,50/60hz 1φ1.5kw

机器外形尺寸：1740mm(w)x1560d)x1510(h)

机器重量：approx:1300kgs

六、cp-850印刷机配置：

1，可编程直联式电动控制刮刀压力自动调整悬浮式刮刀印刷头。

(1), 可编程电动压力自动调整系统. 压力控制准确。

(2), 前后刮刀压力独立调整, 确保因刮刀材质疲劳变形而产生压力的失衡，从而引起前后印刷的差 异性。

2，标准型不锈钢刮刀,独特设计,提高刀片使用寿命.

3，视觉对准系统。

4，平台x/y/θ自动校正系.

5，pcb夹持及支撑装置.

*磁性顶针；

*pcb侧边柔性夹紧装置，保证pcb夹持时不会产生弯曲变形;

*自动调节顶升平台；

*柔性自动顶针（选配）;

6，数控导轨调整运输宽度及运输速度。

7，干、湿、两种可编程，可任意组合的钢网清洁系统。

9，工业控制型电脑,windows xp中英版界面操作系统。

10，内建式软件诊断系统。

11，标准smema连机接口。
