在pcba加工领域，焊接是至关重要的一环，其中最为常见的两种焊接方式便是回流焊和波峰焊。那么，这两种焊接方式在pcba加工中各自扮演着怎样的角色？它们之间又存在哪些显著的区别呢？下面，我们将对此进行详细的解读。
首先，我们需要了解pcba的基本概念。pcba，即printed circuit board assembly，指的是经过smt（表面贴装技术）上件和dip（插件技术）插件的制程后的pcb（印刷电路板）。这一术语在国内被广泛使用，而在欧美地区，其标准写法是pcba，这一细微的差别体现了不同地区的用语习惯。
接下来，我们分别探讨回流焊和波峰焊的作用及流程：
回流焊，顾名思义，是通过加热使焊锡膏融化，从而实现电子元器件与pcb焊盘的电气连接。这一过程中，焊锡膏预先涂布在焊盘上，然后电子元器件被贴装在焊盘上。回流焊通常分为预热区、加热区和冷却区，其流程包括印刷锡膏、贴装元件、回流焊和清洗等步骤。

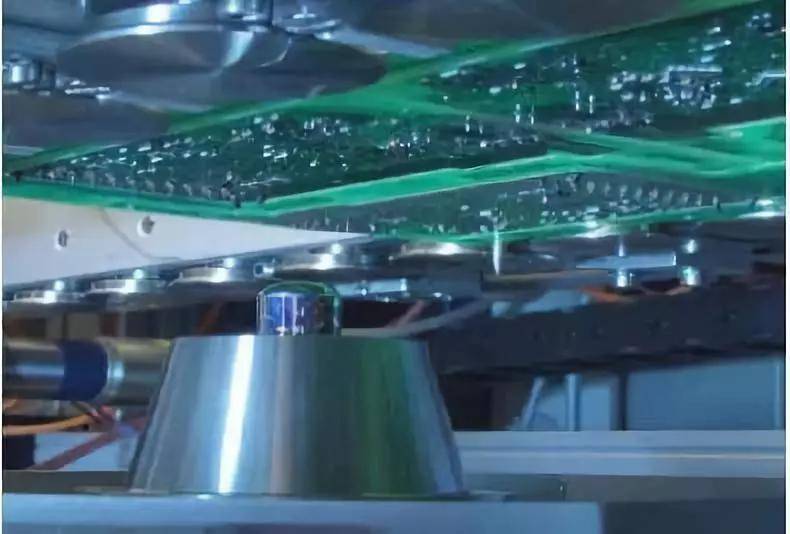

波峰焊则是一种通过泵机将熔化的焊料喷流成焊料波峰，使电子元器件的引脚通过焊料波峰实现与pcb焊盘的电气连接。波峰焊设备通常包括喷雾、预热、锡炉和冷却等部分，其流程则包括插件、涂助焊剂、预热、波峰焊、切除边角和检查等步骤。
那么，回流焊与波峰焊之间又有哪些区别呢？
首先，从焊接原理上看，波峰焊是利用熔融的焊锡形成焊料波峰对元件进行焊接，而回流焊则是通过高温热风形成回流熔化焊锡进行焊接。
其次，从焊接前的准备来看，回流焊时pcb上炉前已经有焊料（焊锡膏），而波峰焊时pcb上炉前并没有焊料，焊机的焊料波峰会将焊料涂布在需要焊接的焊盘上。
最后，从应用范围来看，回流焊主要适用于贴片电子元器件的焊接，而波峰焊则更适用于插脚电子元器件的焊接。
综上所述，回流焊和波峰焊在pcba加工中各有其独特的作用和应用场景，它们之间的区别主要体现在焊接原理、焊接前准备以及应用范围等方面。希望通过本文的介绍，您对这两种电路板焊接方式有了更为深入的了解。
