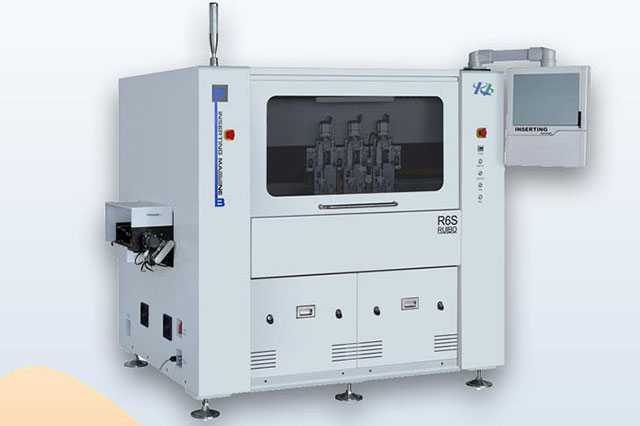

su7汽车控制板press fit插针机
设备用于将卷装的连带金属pin针自动切断成单个针,通过同服系统带动凸轮传动机构自动准确高效地插pcb上,插针过程中,先进行相机位置校正,实时监控插入状态,包括插入力、插入深等等,系统可靠,监控、绾程、诊断、操作功能完善,实现智能化生产。
大理石一体化设计,确保设备框架的垂直度、平面度及平行度和精度
xy轴采用伺服电机，稳定高效;
凸轮结构,实现高产能高重复精度生产
顶级进口压力传感器配置，实现压力实时监控输出压力曲线,实施高品质生产
具有自动调节轨道宽度功能
具有自动调节pcb板厚度功能
配备二维码识别功能，可直接对接mes系统
pcb尺寸/pcb dimension：max: 350*350mm
pcb传送方向/pcb transmission direction：l-r; r-l
pcb支撑方式/pcb support mode：顶杆/ejector pin
平台速度/platform speed：70m/min
插件方向/pin direction：标配:90°递增 选配:特殊角度/standard:90°inc
插件速度/pin speed：140-220pcs/min
通讯方式/communication mode：rs485/rs232
pcb板安装时间/pcbinstalaltion time：4s
来料方式/material feeding way：卷料/rolling
插装头数量/numberofinsertion head：1~3个/1~3
孔位校正方式/correction way of hole position：ccd高清工业相机视觉系统/ccdhigh-definition
控制系统/controlsystem：工业电脑 显示屏wvindows系统/industrialcomput
设备尺寸/dimension of device：2310*1560*1740(mm)
重复精度/repetition accuracy： 0.01mm
设备框架材质/material ofdevice frame：大理石/marble
重量/weight：1800kg
气压/atmospheric pressure：0.5-0.7mpa
设备功率/power of device：1500w
电源/power source：ac220v 60hz
使用温度/operating temperature：5-40度/5-40°c
使用湿度/operating humidity：10-90%rh
环境要求/environmentrequirement：无腐蚀气体/non-corrosive gas
