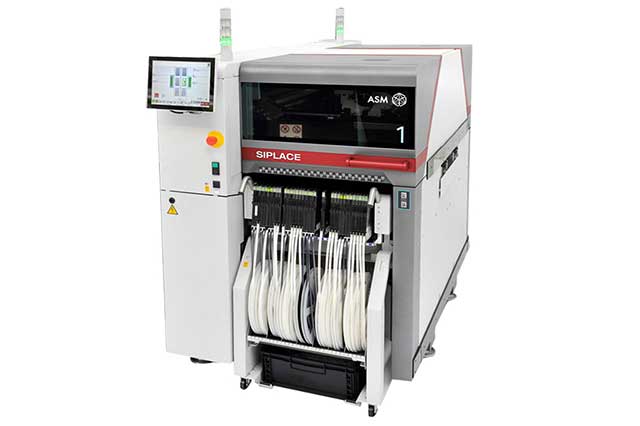

asm tx贴片机整个传送导轨包括输入部分（410 mm）、贴片部分（pa, 380 mm）和输出部分（210mm），传送导轨支持异步和同步双轨道模式和i贴片模式。传送导轨支持以下高度：900、930和950 mm，标准高度为930 mm。pcb 传送导轨之间的通信由 smema或siemens接口（可选）提供。

asm tx贴片机基板监测和夹紧

1. 输入区挡光板传感器

2. pa 区第二个挡光板传感器（选件）

3. pa 区挡光板传感器

4. 激光传感器

5. 输出区挡光板传感器

6. 挡光板传感器放大器


asm tx贴片机基板识别

1. 印刷板识别由光纤传感器（包括由发射器和接收器组成的控制单元）监控。

2. 每个轨道在输入、pa 和输出部分有 3 组光纤传感器。

3. 每个轨道在 pa 中至少有一个激光束传感器。

4. 作为可选部件，第二个光纤传感器可以使 pa 区停两块印刷板。


asm tx贴片机停止在贴片区的印刷板

1. pcb 到达贴片区域时，通过光束中断可以检测到 pcb，这时传送导轨皮带的速度会降低。

2. 大约100 毫秒后，激光传感器识别缓慢到达的印刷板的前边，然后印刷板将停止。

仅适用于带真空支撑工具的贴片机：

1. pcb 到达贴片区域时，通过真空支撑工具上光束的中断可以检测到 pcb。

2. 当 pcb 到达贴片机软件所定义的位置（“offset pcb sensor backwards”值）时，传送导轨皮带更改其方向，pcb 向后移动并停止。

3. 然后，升降台（板）提升，真空打开。当达到真空值时，即可启动贴片工艺。


asm tx贴片机板子夹紧

1. 印刷板停止时，升降台（板）被升降电机升起，并夹住印刷板。

2. 使用传送导轨皮带电机的电流和编码器系统检查夹紧状态。此功能由传送导轨控制板完成。

3. pcb 板被轨道系统的固定夹紧装置，由底部往上夹紧。
